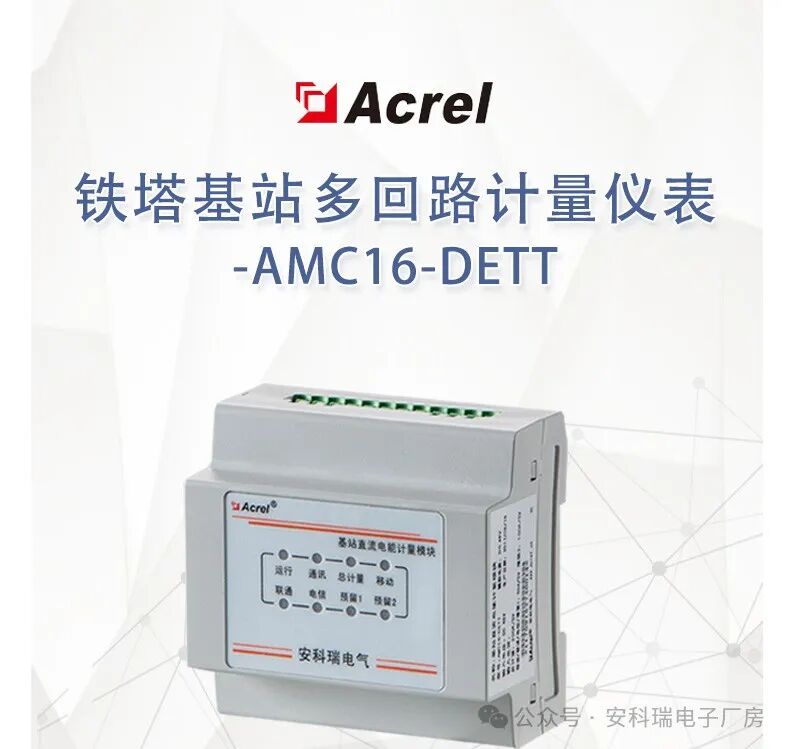

安科瑞 AMC16-DETT 基站直流電能計量模塊

• 功能特點

• 多回路計量

  ：可對六個回路的直流電能進行計量，默認第 1 路用于基站總計量，第 2、3、4 路可分別用于移動、聯通和電信的直流電能計量，滿足多運營商共享基站的需求。

• 高精度測量

  ：電壓、電流測量精度為 0.01V 和 0.01A，電能精度為 0.01kWh，能精準計量電能。

• 通訊與遠程管理

  ：配備 RS485 接口，支持 Modbus 協議，可與上位機系統通信，實現遠程電能數據實時采集和管理。

• 告警功能

  ：具有供電質量告警功能，當檢測到電壓過高或過低等供電異常情況時，會立即發出告警信號。

• 技術參數

  ：輸入電壓 - 48V DC，輸入電流最高支持 200A 的霍爾傳感器輸入，波特率可調。

• 應用場景

  ：主要適用于有共享需求，且開關電源無分用戶電量計量功能的 5G 鐵塔基站等通信基站場景，也可用于新能源汽車充電樁、工業互聯網、大數據中心等領域。

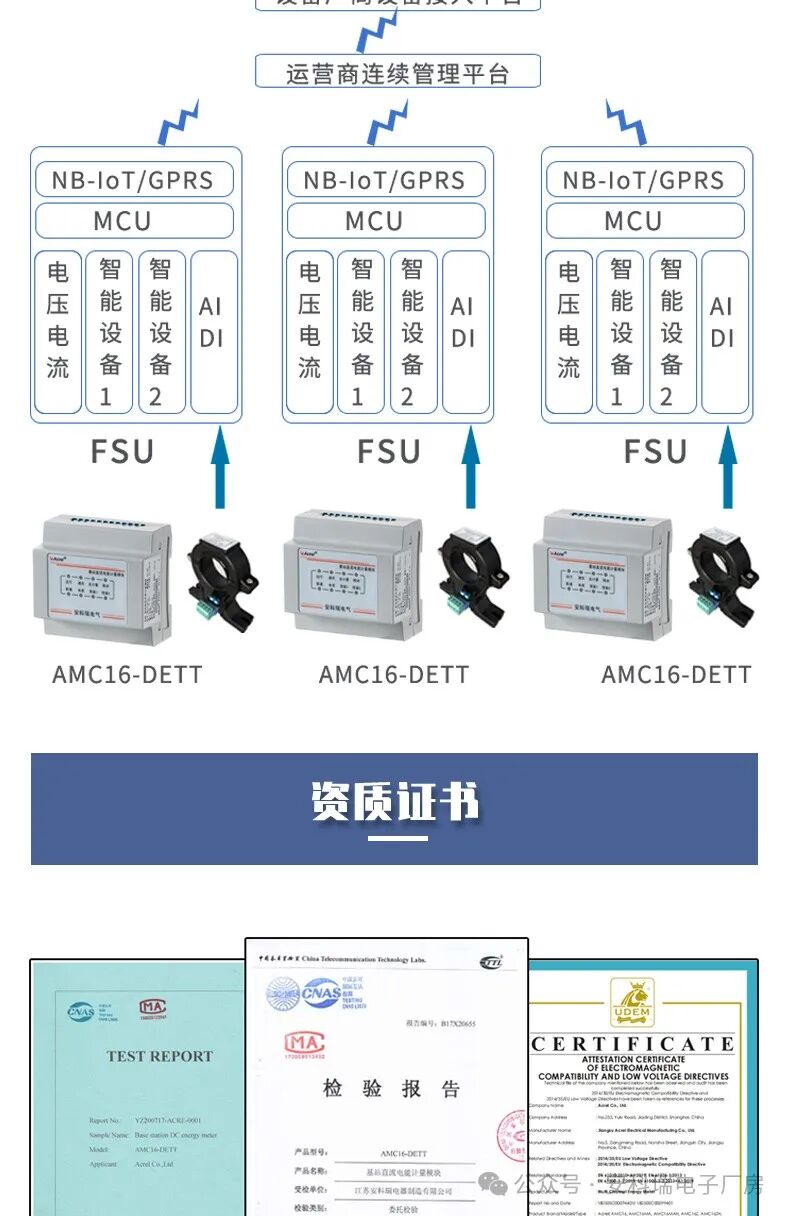

一、組網架構

安科瑞 AMC16-DETT 基站直流電能計量模塊的組網旨在實現對基站直流電能的精準監測與數據高效傳輸，其組網架構主要包含三個關鍵層級。

（一）感知層

該層以 AMC16-DETT 模塊為核心，配合霍爾傳感器完成對基站直流電能的測量。AMC16-DETT 模塊可對六個回路的直流電能進行計量，默認第 1 路用于基站總計量，第 2、3、4 路可分別用于移動、聯通和電信等運營商的直流電能計量，滿足多運營商共享基站的需求。配套的霍爾傳感器主要型號有 AHKC-EKA（50A/5V）、AHKC-EKB（100A/5V ）、AHKC-K（200A/5V），需依據現場實際電流大小進行合理選配，安裝于各直流回路中，將回路中的電流信號轉換為適合 AMC16-DETT 模塊采集的電壓信號。

（二）傳輸層

采用 RS485 通信總線作為數據傳輸介質，連接 AMC16-DETT 模塊與數據集中器或直接與上位機通信。RS485 接口具備良好的抗干擾能力，且傳輸距離較遠，能夠滿足基站內部相對復雜環境下的數據可靠傳輸需求。模塊遵循 YD/T1363.3 - 2014 規定的通訊協議，確保數據格式的規范性與兼容性，便于與其他符合該協議的設備進行通信交互。在布線過程中，需采用屏蔽雙絞線，以進一步增強抗干擾性能，并確保總線兩端的終端電阻正確配置，防止信號反射，保障數據傳輸?shù)姆€(wěn)定性。

（三）管理層

該層可根據實際需求選擇不同的設備或系統。若基站規模較小，數據量不大，可直接將 AMC16-DETT 模塊通過 RS485 總線連接至上位機，利用上位機軟件實現對模塊的參數設置、數據采集與分析、告警處理等功能。對于較大規模的基站群，則需引入數據集中器，先將多個 AMC16-DETT 模塊的數據匯總至數據集中器，再由數據集中器通過以太網、GPRS 等通信方式將數據上傳至遠程監控中心或?qū)I(yè)的能源管理系統。這種方式可有效減輕上位機的數據處理壓力，同時便于對分散在不同地理位置的基站進行統一管理與監控。

安科瑞 時麗花 聯系電話18706162823

二、組網步驟

（一）設備選型與準備

1. 根據基站直流回路數量、電流大小以及是否為多運營商共享等實際情況，確定所需 AMC16-DETT 模塊的數量，并選擇適配的霍爾傳感器。例如，若某基站有 6 個直流回路，且電流范圍在 50 - 200A 之間，可選擇相應數量的 AMC16-DETT 模塊，并為每個回路配備合適量程的霍爾傳感器，如 50A 回路選擇 AHKC-EKA，100A 回路選擇 AHKC-EKB，200A 回路選擇 AHKC-K。

1. 準備好 RS485 通信線纜、終端電阻、數據集中器（若需要）、上位機以及相關的通信接口轉換器等設備。

（二）硬件安裝

1. 將 AMC16-DETT 模塊安裝在靠近直流配電柜或便于接線的位置，確保安裝牢固，避免震動和電磁干擾。

1. 按照霍爾傳感器的安裝說明，將其正確安裝在各直流回路的導線上，注意傳感器的方向與極性，確保電流測量的準確性。

1. 使用 RS485 通信線纜連接 AMC16-DETT 模塊的 RS485 接口，遵循總線型拓?fù)浣Y(jié)構布線，將各個模塊依次串聯起來，并在總線的兩端接入終端電阻（一般為 120Ω）。若使用數據集中器，將 RS485 總線連接至數據集中器的 RS485 接口。

（三）軟件設置

1. 在上位機或數據集中器上安裝相應的配置軟件或驅動程序，確保設備能夠識別 AMC16-DETT 模塊。

2. 打開配置軟件，設置 AMC16-DETT 模塊的通信參數，包括波特率、數據位、校驗位、停止位等，確保與模塊的實際設置一致。一般情況下，模塊默認的通信參數可滿足大多數應用場景，若有特殊需求，可根據實際情況進行調整。

3. 對 AMC16-DETT 模塊進行地址設置，每個模塊在總線上需具有的地址，以便上位機或數據集中器能夠準確識別和讀取其數據。地址設置范圍通常為 1 - 255，可通過模塊上的撥碼開關或配置軟件進行設置。

4. 根據基站的實際用電情況，設置模塊的電量計量參數，如電壓、電流變比等，確保電能計量的準確性。同時，可設置告警閾值，當檢測到的電壓、電流、功率等參數超出設定范圍時，模塊能夠及時發出告警信號。（四）系統調試與測試

5. 完成硬件安裝和軟件設置后，檢查整個組網系統的接線是否正確，確保無短路、斷路等情況。

1. 開啟 AMC16-DETT 模塊、數據集中器（若有）和上位機的電源，觀察設備的運行狀態指示燈，確保設備正常啟動。

1. 通過上位機軟件或數據集中器的管理界面，查詢 AMC16-DETT 模塊的在線狀態和實時數據，驗證模塊是否能夠正常采集和傳輸電能數據。可進行模擬電流加載測試，觀察模塊的測量數據是否與實際加載電流相符，以檢驗?zāi)K的測量精度。

1. 進行告警功能測試，人為設置超出告警閾值的參數，檢查模塊是否能夠及時發出告警信號，并在上位機或數據集中器上顯示相應的告警信息。
